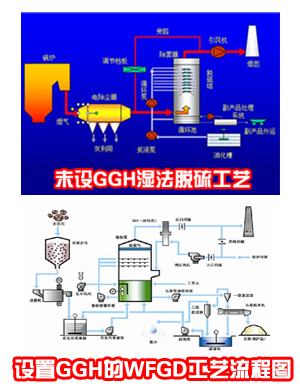

GB13223—2011 《火电厂大气污染物排放标准》已经实施，新的标准更加严格，环保技术发展变化快，脱硫脱硝除尘技术及烟囱防腐问题越来越受到重视。对烟气湿法脱硫，美国早期采用GGH，1996年后不采用GGH；日本目前都还采用加设GGH系统；欧洲早期采用GGH，目前有拆除的趋势。目前国内湿法脱硫基本都没有GGH。
1 2 3 4 5
目前国内烟气脱硫90%以上采用湿法脱硫工艺，且大都没有热交换器（GGH）设备。经湿法脱硫后的烟气温度在40-50℃之间，虽然SO2被除去90%以上，但SO3脱硫效果很低，…[详细]
本方案采用耐酸防渗和耐高温的RD-SS喷注料，采用整体喷注方式，分两次施工，形成两层烟囱内衬整体工作层。为保证防腐层的整体性，本方案还采用了经过涂层保护处理的不锈钢锚固结构。考虑到对于钢结构烟囱的温差问题，本方案针对结构烟囱还配置了纤维隔热层。…[详细]

公司简介

  • 　　北京联合荣大工程材料有限责任公司（以下简称联合荣大企业集团）是北京市高新技术企业，是一个集科研、生产、销售、经营、管理为一体的知名企业，是目前国内耐火材料行业综合实力最强、…[详细]

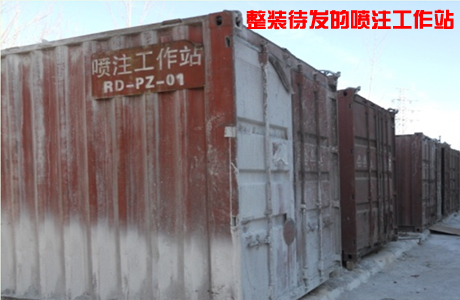

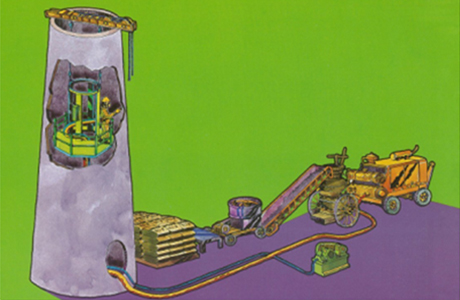

喷注施工视频

脱硫工艺

检测中心

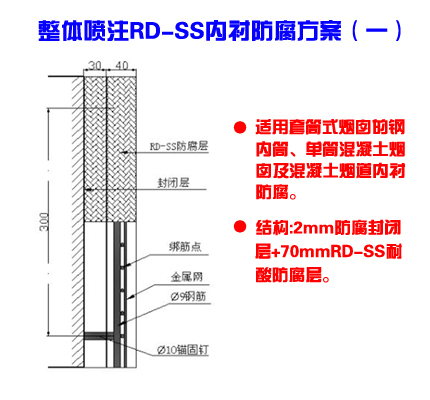

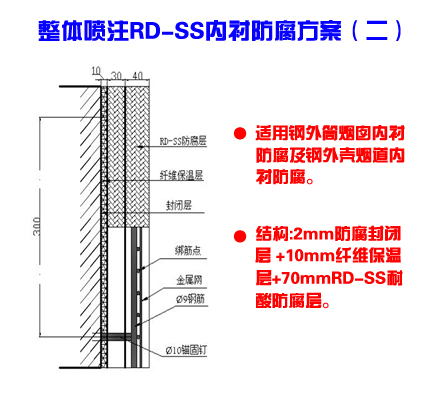

整体喷注RD-SS内衬防腐方案
搭接

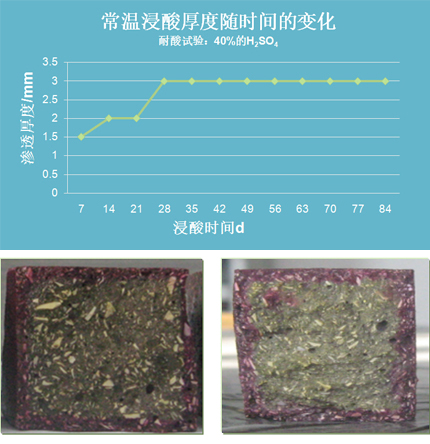

常温浸酸厚度随时间的变化
涂抹

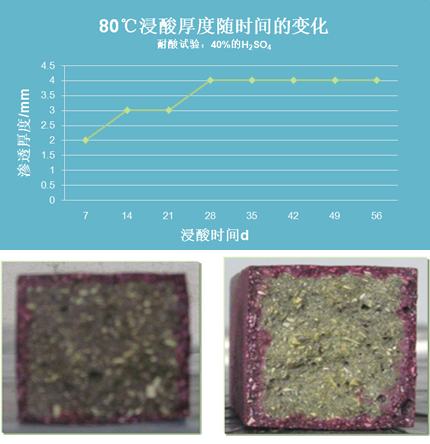

80℃浸酸厚度随时间的变化

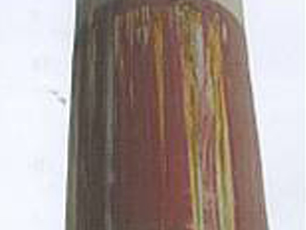

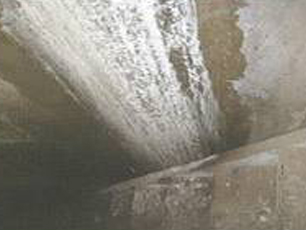

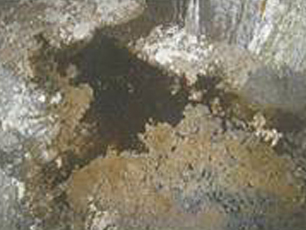

·湿法脱硫烟囱腐蚀问题
　　● GB50051-2013烟囱设计规范规定：湿法脱硫后的烟气为强腐蚀湿烟气；湿法脱硫烟气经过再加热后应为强腐蚀性潮湿烟气。
　　● 在湿度梯度、烟气压力作用下、形成强酸强渗透腐蚀，再加上脱硫故障时产生的交变热应力，严重影响烟囱的耐久性
·整体喷注烟囱内衬防腐技术支持
　　● 整体喷注烟囱内衬防腐的封闭层是利用电力行业成熟方案的硅橡胶树脂，具有弹性，能消除温度变化带来的应力，应用时不直接接触烟气和酸液，使用环境优于贴玻化砖系统中的应用环境，耐久性好；
　　● 复合螺栓和不锈钢筋的应用保证主体结构安全可靠性；
　　● 喷注料优异的耐酸性、抗渗性、耐磨性确保了烟囱的安全使用；
　　● 此体系是2013年脱硫烟囱会议上建议的体系。

1
项目 抗压强度 抗折强度 最高使用温度 水玻璃加量 体积密度 线变化率 导热系数 40%硫酸侵蚀

施工方式
单位 MPa MPa ℃ （%） g/cm3 % W/(m.k) 常温（28d） 80℃（14d）
MPa

技术

指标
110℃
 300℃
110℃
 300℃

500
26～28
2000
110℃
 300℃
0.9(300℃)

手工涂抹

/机械喷涂
2200
喷注

30
25
11.3
10.9

-0.3

 -0.3
　　备注：

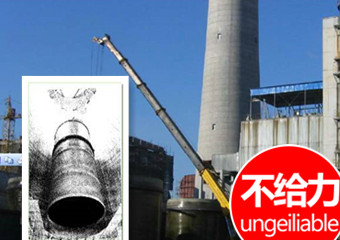

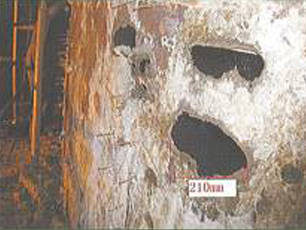

钛钢复合板（国际烟囱设计标准推荐）

·优点
　　钢作结构、钛防腐；钛是一种很活泼的金属，平衡电位很低，具有强烈的钝化倾向、稳态范围宽、钝化态不易为cl-破坏，故具有优异的防腐性能。

·缺点
　　常温下钛化学活性很小，但在高温下钛可与许多物质发生剧烈反应，从而产生腐蚀。

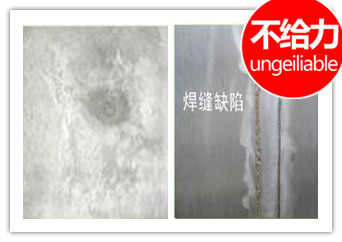

　　钛与钢的线膨胀系数、热导率相差大，焊缝在焊接过程中极易形成裂纹。
　　焊接较难控制，也有可能出现腐蚀穿孔现象。
1

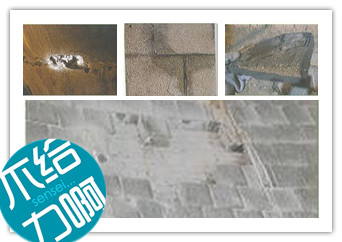

粘贴泡沫玻化砖（国产）

·优点
　　泡沫玻化砖多孔结构，能抗酸、耐碱、容重轻、导热系数低可锯割、可粘贴故具有性能稳定、使用寿命长等优点。

·缺点
　　耐磨性差、收缩性大严重，易产生裂纹；
　　胶黏剂易老化、粘结强度低、导致玻化砖脱落。
　　关键节点设计不周到。
1

玻璃钢防腐

·优点
　　玻璃钢就是玻璃纤维增强塑料，玻璃纤维提供玻璃钢的强度和刚性，树脂提供耐化学腐蚀和韧性。
　　具有轻质高强、耐腐蚀性好。

·缺点
　　烟气长期运行温度不超过100℃。
　　在低温下有优异的耐腐蚀性能和结构性能，但随着温度的升高，其结构性能衰减很快。
1

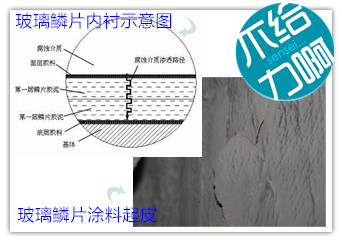

玻璃鳞片涂料

·优点
　　以耐蚀树脂做为成膜物质，以玻璃鳞片为骨料再加上各种添加剂组成厚浆性涂料。具有耐腐蚀、耐一定温度的腐蚀。

·缺点
　　耐F—的性能较差、抗磨损性能较差、耐热冲击性能较差，易出现起批、开裂、脱落，从而引起钢结构腐蚀。
1

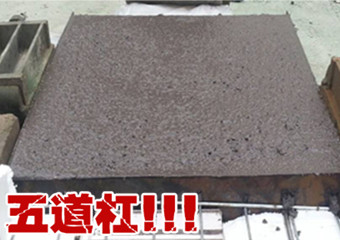

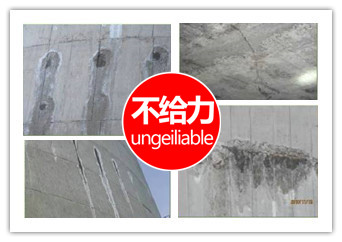

浇注料做防腐内衬

·优点
　　 耐磨性、耐酸性和耐温性好

·缺点
　　未做防腐内衬或内衬脱落；螺栓孔难处理；
1

目前脱硫烟囱内衬防腐几种方案比较

目前脱硫烟囱内衬防腐几种方案比较
防腐内衬
结构形式
造价（元/平米）
性能
施工工艺
安装工艺
维护保养
使用寿命/年
RD-SS耐酸喷主料
钢内筒
1600~1800
高
喷注
简单
简单
5～7
发泡砖

钢内筒

1800~2000

高

人工砌筑

繁琐，周期长

需要维护

1~5

整体玻璃钢套筒

代替钢内筒


2600
高

整体施工

施工方便

简单

10(国外)

钛复合板

钢内筒


6000
高

要求高

要求高

简单

7

乙烯基酯 玻璃鳞片

钢内筒


600~700

中

手工馒涂

方便

简单

1~3

整体喷注内衬防腐与其他方案优缺点对比

整体喷注内衬防腐与其他方案优缺点对比
内衬防腐方案名称
优点
缺点

整体喷注复合层

耐酸、耐磨、抗渗，整体性好，弥补了整体浇注和国产贴玻化缺点

喷注施工对设备和施工技术要求高

整体浇注

耐酸、耐磨

未设置隔离层或隔离层剥落、不抗渗等；对施工模板螺栓孔进行处理不当，导致渗漏。

粘贴玻化砖（国产）

抗酸、耐碱、容重轻、导热系数低可锯割、可粘贴。

耐磨性差、收缩严重，易产生裂纹；粘结强度低、易脱落；关键节点设计不周到。

荣大烟囱料应用范围

荣大烟囱料应用范围
行业
烟囱特点
内衬材料要求

电力

湿法脱硫、重防腐

耐酸、耐水。可用RD-SS系列耐酸喷注料

冶金

加热炉烟气温度高

一般不考虑耐酸、耐水、采用轻质耐火喷涂料CL系列

焦化炉温度高、硫含量高

高温用轻质浇注料CL系列

脱硫后的，可用RD-SS系列喷注料

石化

烟气成分不确定，加热炉温度高

高温用轻质浇注料CL系列

烟气脱硫脱硝处理，还原性烟气


低温可用RD-SS系列耐酸喷注料
